Hochpräzise PCD-Schleifmaschine mit Schwerlastkörper aus Gusseisen
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Guarranty | 2 Jahre | Dienstleistungen nach dem Verkauf | Online-Ausbildung |
|---|---|---|---|
| Zahlung | T/T, M/T, D/D, L/C | Mindestbestellung | 1 SET |
| Anwendung | für die Schleiferei von Ultrathärten | Produktbezeichnung | PCD/PCBN Automatische Schleifmaschine für das Schleifverfahren für ultraharte Werkzeuge |
| Schlüsselwort | PCD-/PCBNschleifer | Verpackungsgröße | 1850*2100*1650mm |
| Hervorheben | PCD-Gießmaschine für Gusseisen,Vertikaler PCD-Schleifmaschine,Automatische Bohrmaschine |
||
Produkt-Beschreibung

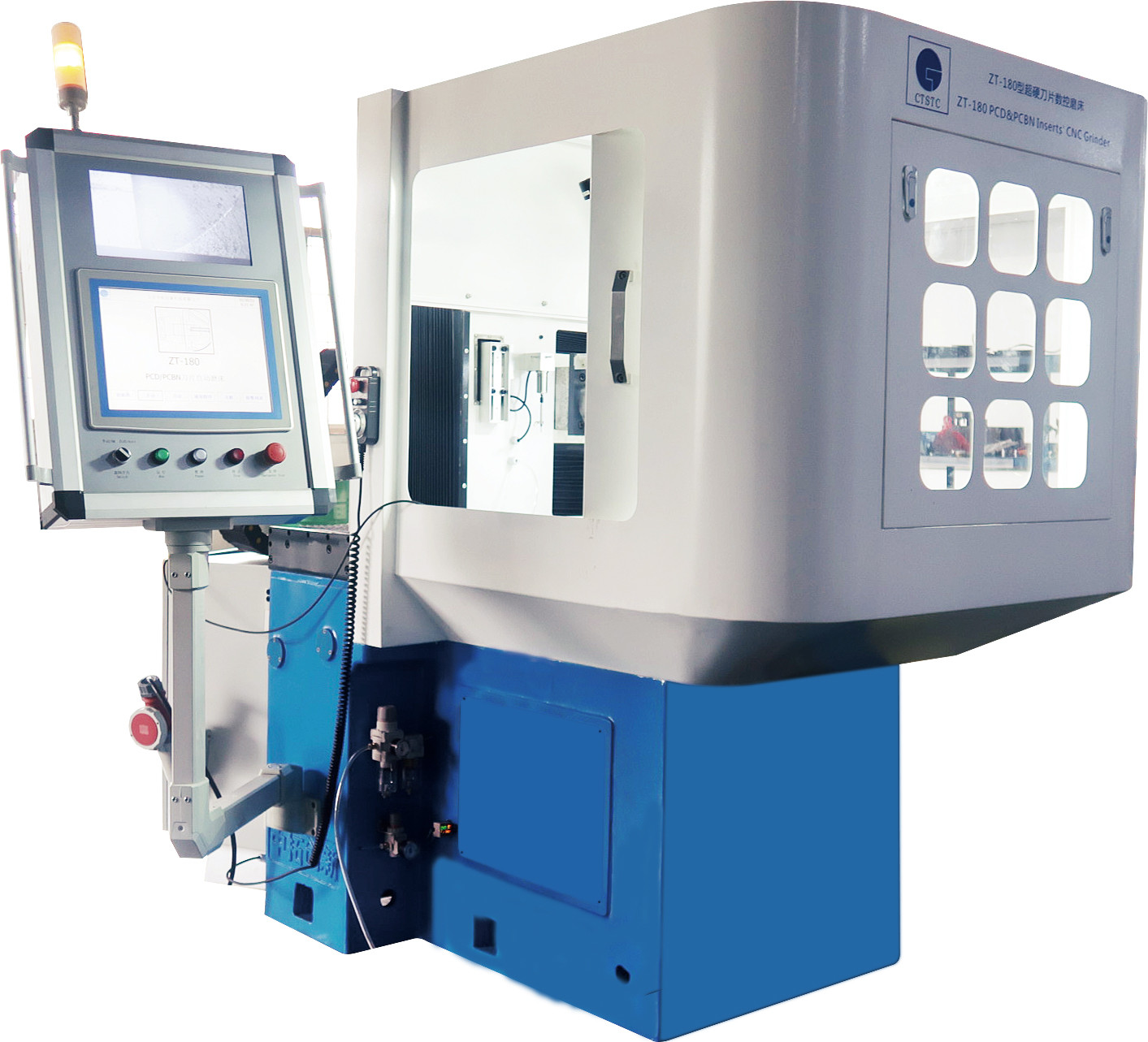

Hochpräzisions-PCD-Schleifmaschine mit Schwerlastkörper aus Gusseisen
ZT-180 ist ein hochpräzisions PCD & PCBN Werkzeug automatischer Schleifmaschine, vor allem für indexbare Einsätze und Fräsmaschinen.mit einer präziseren Bewegung und einer schnellen Reaktionsgeschwindigkeit. Es kann große Radius und unregelmäßige Kurven durch Interpolation durch zweiachsige Verknüpfung schleifen.Zwei Sätze von Schleifrad-Dressern, ist der eine für die Ausgleichung des Schleifrads verantwortlich, und der andere ist für die Reinigung der Oberfläche des Schleifrads online verantwortlich.Wir können auch professionelle Hochpräzision Drehwerkzeugbefestigung, 4-Achsen-Verknüpfung, automatisches und manuelles Schleifen realisieren.
Konstruktionsmerkmale:
• Ausgesprochen starre Konstruktion mit schweren Gusseisenkörpern, mehr als 18 Monate natürliche
Alterung, stabil und langlebig.
• SCHNEEBERGER Schwerlast- und Präzisions-Linienrutscher für seine Genauigkeit und Langlebigkeit
• Der vertikale Achsreduktor verwendet einen hochpräzisen Reduktor mit nahezu nuller Freiheit.
• 5-Achsen-CNC- und 4-Achsen-Verbindung, der gesamte Schleifprozeß ist vollautomatisch und
Schließschlusskontrolle
• Lineare Gitter und Winkelcode sind FAGOR-Produkte, die die Messgenauigkeit gewährleisten.
• Ausgestattet mit einer hochpräzisen und hochempfindlichen Sonde zur Realisierung von Messungen online.
• Der Hauptservomotor ist von Yaskawa.
• Die Futterwelle verwendet einen linearen Motor mit guter Festigkeit, hoher Präzision und schneller Reaktion.
• Der Spindelmotor ist ein stabiler und langlebiger, bürstenloser Motor aus Taiwan.
Optional.
• Zwei Sätze von Schleifrad-Dressern, eine für die Ausrichtung des Schleifrads, die andere für die Ausrichtung des Schleifrads
ist für die Reinigung der Oberfläche des Schleifrads an der Linie verantwortlich
• mit einem elektronischen Handrad ausgestattet, kann die Position jeder Bearbeitungswelle leicht einstellen
und manuelles Schleifen erreichen.
Technische Parameter
| Spitzenradius | Unbegrenzt |
| Schleifdruck | 0-450N (verstellbar) |
| Spindelgeschwindigkeit | 0-4200RPM (verstellbar) |
| Größe des Schleifrads | 150*40*40mm (D*H*T) |
| Schleifradschwingungsfrequenz | 0-45/min (verstellbar) |
| Schleifrad-Oszillationsweite | 0-40 mm (verstellbar) |
| Anpassung der Schleifradhöhe | 140 mm |
| Reisebereich des Schleifrads | 400 mm |
| Neigung des Schleifrads | -13° bis +24° |
| Drehwinkel der Kreuztabelle | 270° |
| Größe der Quertabelle | 210 mm*160 mm mit 4T-Rillen |
| Ablesung von Lineargittern | 0.001 mm |
| Spindelleistung | 2.2 kW |
| Abmessung | 1850*2100*1650mm (L*H*W) |
| Nettogewicht | 2080 kg |
CHN-TOP SCI & TECH CO., LTD ist ein High-Tech-Unternehmen, das von jungen Technologie-Absolventen der Tsinghua University gegründet wurde.CVD-Diamantwerkzeug) Feld, ist ein Werkzeugmaschinenhersteller, der sich auf die Konzeption und Lieferung von Präzisionsmaschinen spezialisiert hat (z. B. Schleifmaschine für ultraharte Werkzeuge, Vakuumbrennmaschine, Laserschneidemaschine,Indexfähige Insertion Spitze Peripherie Schleifmaschine, Poliermaschine für PCD- und PCBN-Werkzeuge usw.), als Vertriebsgeschäftsführer für die im Ausland entwickelten PCD und PCBN, entwickeln die fortschrittliche Verarbeitungstechnologie für ultraharte Materialien,Bereitstellung von technischen Beratungs- und Sonderverarbeitungsdiensten, als globaler Integrator, um die vollständigste Lösung für ultraharte Werkzeuge bereitzustellen, werden die Produkte weltweit verkauft.
