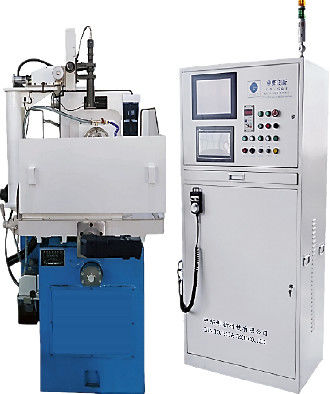

Cnc-Kontrollsystem Diamond Grinding Machine V schnitt PCD-Schleifer
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Art | CNC | Modell Nr. | ZT-90V |
|---|---|---|---|
| Marke | CHN-TOP | Anwendung | Blatt v-geschliffenen Diamanten, PCD-Blatt und anderes Sägeblatt |
| Name | Diamond Grinding Machine CNC-Kontrollsystem V schnitt PCD-Schleifer | ||
| Markieren | CNC V schnitt PCD-Schleifer,CNC Diamond Grinding Machine,V schnitt Diamond Grinding Machine |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
Produkt-Beschreibung
Diamond Grinding Machine CNC-Kontrollsystem V schnitt PCD-Schleifer
ZT-90CNC/V Prameter Spezifikation
| Bildsystemauflösung | 1280*960 |
| Bildsystempixel | 3.75μm*3.75μm |
| Gegenstandabstand der optischen Linse | 300mm |
| Lineare Wiedergabe | 45-250mal |
| Cnc-Abteilungsachsenentschließung | 8arcmin |
| Cnc-Einstechbewegungsachsenentschließung | 0.001mm |
| Achsenentschließung CNC Y | 0.01° |
| Schleifdruck | 0-450N (justierbar) |
| Schleifscheibegeschwindigkeit | 0-4200RPM (50HZ) |
| Schleifscheibegröße | 125D×40H×40T |
| Schleifscheibeschwingungszahl | 0-45/min (justierbar) |
| Schleifscheibeoszillationsabstand | 0-40mm (justierbar) |
| SchleifscheibeHöhenverstellung | 140mm |
| Reisende Strecke der Schleifscheibe | 170mm |
| Schleifscheibeneigung | -13°-+24° |
| Drehender Winkel des Kreuztischs | 0-270° |
| Auslesen von linearen Gittern | 0.001mm |
| Spindelenergie | 2.2KW |
| Maschinen-Größe | 1200 (L) ×1168 (H) ×1530 (W) Millimeter |
Eigenschaften
-
1.All warf Maschinenkörper und Formzusätze sind durchschnittliche 24 Monate natürliche Altern, den es hohe Starrheit und Stabilität ist.
2. Reibender Kopf ist eine up-down Spindel und ein Winkel, die justierbar ist und kennzeichnet in der hohen Präzision der hohen Fahrgeschwindigkeit.
3. Die Druckluftanlagen, die aus SMC von Japan, von schneller Einstechbewegung und ziehen importiert werden heraus, Worktable mit dem flexiblen Reiben ein.
4. Alles CNC-Kontrollsystem ist Selbst - R&D-Software, eingebettetes CCD und Maßsystem, alle Sensoren, Servosteuerung sind das geschlossene Kontrollsystem, zum sich zu vergewissern, dass es Genauigkeit und Stabilität ist.
5. Setzen Sie eine neue Sichttechnologie, on-line-Maße, Selbstreiben am ganzen Prozess ein.
Und Parameter Selbstgedächtnis, Fehlercodewarnung, mehr Produktivität und leistungsfähig.
6. Nur eine Zeitinstallation, dann von Anfang bis Ende reibend durch Selbstspitze mit höherem leistungsfähigem und Übereinstimmung
7. Maschine mit einem hohe Präzision CNC-Abteilungsflansch, Präzisionsanerkennung.
TECHNISCHE PARAMETER
ZT-90V Schleifer ist eine spezielle Ausrüstung, die Fokus auf reibenden V-geschnittenen Werkzeugen des Diamanten und einigen Sägeblättern. Er ist kann Karbidwerkzeuge auch auch reiben. Dieses modelliert wird verbessert auf Schleifmaschine des ursprünglichen Diamanten ZT-90 mit CNC-Steuerachse.
Eine Zeitinstallation kann Arbeit, durch automatisch zu reiben beenden, die es hohe Präzision ist. Selbsteinstechbewegung und heraus Zufuhr, automatisch Skalenteil und Maße. Die Software- Supportparametereinstellungsaufzeichnung und kann sich an folgende Spitze durch automatisches auch wenden.
Es ist Fehlercode, durch Software zu erkennen. Dieses Modell ist für V-geschnittenes Werkzeug PWB-Brettes, hölzerne Blätter und anderer Diamant oder Karbidwerkzeuge dieser Art weitverbreitet
Funktions-Tabelle
Reibende Proben
Fabrik-Ansicht
Geschäfts-Bereich:
Vakuumbronzierende Maschine
CNC-/Manualschleifer für PCD-/PCBNwerkzeuge
Laser-Schnitt/Graviermaschine, Läppmaschine
Weltberühmte PCD/PCBN freie Räume der Verteilungs-, produzieren Material der hohen Qualität PCD
Bearbeitungsservice für Laser-Ausschnitt, Polnisch, bronzierend, Chip Breaker des Ultra-harten Materials
Zusätze für die Schneidwerkzeug-Herstellung (Öl agglutinierend, Stock, Vakuumpaste kleidend)
