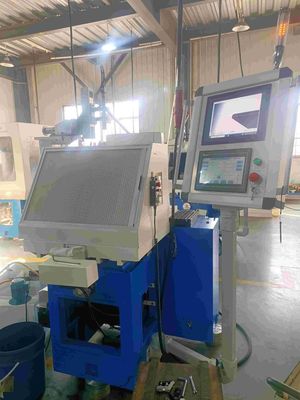

Schleifer-Ultra Hard Material-Werkzeug-Schleifer High Efficiency PCBN PCD
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Modell Nr. | ZT-90CNC | Lineares Dia | SCHNEEBERGER |
|---|---|---|---|
| Reduzierer | YASKAWA | Axises | Achse 5 |
| Name | PCBN-/PCDschleifer-Ultra Hard Material-Werkzeug-Schleifer High Efficiency | ||
| Hervorheben | Ultra harter materieller Werkzeug-Schleifer,Schleifer PCBN PCD,Ultra stark materieller PCD-Schleifer |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Grinding wheel stroke range | 400mm | |
| Grinding wheel inclination | -13°-+24° | |
| Cross table swiveling angle | 0-270° | |
| Size of cross table | 210*160mm with 4 T slots | |
| Workable infeed hand wheel division | 0.001mm/ 1 division | |
| Spindle Power | 2.2KW | |
| Dimension | 1850*2200*1650mm( L*H*W) | |
| Net weight | 2000kgs |
Produkt-Beschreibung
PCBN-/PCDschleifer-Ultra Hard Material-Werkzeug-Schleifer High Efficiency
TECHNISCHE PARAMETER
1. Spindel und Schleifscheibe
| Durchmesser der Schleifscheibe | 6A2 150*40*40 |
| Spindel-Energie | 2.2KW |
| Spindel-Geschwindigkeit | 0-4200RPM justierbar |
| Schleifscheibe Neigung | -13°-+24° |
| Schleifdruck | 0-450N justierbar |
2. Reiben Sie Rad-Oszillation (x-Achse)
| Schleifscheibe Höhenverstellung | 140mm |
| Schleifscheibe Schwingungszahl | 0-45/min justierbar |
| Schleifscheibe Oszillations-Abstand | 0-70mm justierbar |
| Schleifscheibe Oszillations-Reise-Strecke | 400mm |
3. CCD-Monitor-System
| Maximale manification Zeiten | 70mal |
| Messverfahren CCDs | Online-System |
| Monitor | 17-Zoll-Monitor |
|
Modell |
ZT-90CNC |
|---|---|
| Bildsystemauflösung | 1280dpi*960dpi |
| Pixelgröße | 3.75μm *3.75μm |
| Optischer Rohrabstand | 300mm |
| Bildlineare wiedergabe | 45-250mal (Digital-lautes Summen) |
| Spitzenradius | 0-70mm |
| Schleifdruck | 0-450N justierbar |
| Spindelgeschwindigkeit | 0-4200RPM justierbar |
Ausrüstungsbeschreibungen
- Extrem steifer Bau mit Hochleistungsgusskörper, mehr als 18 Monate natürliche Altern, stabil und dauerhaft.
- Die Spindel kann verwirklicht das Anheben und Winkelanpassung, die die perfekte Kombination der Präzision, der Starrheit und der Geschicklichkeit darstellt.
- 5 Achse CNC, Verknüpfung mit 2 Achsen, der ganze reibende Prozess ist vollautomatisch.
- Unter Verwendung der spätesten Visionstechnologie verwirklicht die on-line-Entdeckung, automatisches Reiben, Parametergedächtnis, Hardwarefehlerwarnung, etc., der Bearbeitungsleistungsfähigkeit, Genauigkeit, Automatisierung, Stabilität umfassend zu verbessern.
- Spindelmotor nimmt schwanzlosen Motor an, stabil und zuverlässig.
- Die Druckluftanlagegebrauch JAPANS SMC des Ganzen Marke, ein schnelles Zufuhr- und Einstechbewegungs- und Flexibilitätsreiben erhalten.
- Ausgerüstet mit elektronischem Handrad, kann die Position jeder Bearbeitungsachse leicht justieren und Handschleifen erzielen.
- Ausgerüstet mit reibender Abziehvorrichtung.
Reibende Proben
Optionale Zusätze
Fabrik-Ansicht
Geschäfts-Bereich:
Vakuumbronzierende Maschine
CNC-/Manualschleifer für PCD-/PCBNwerkzeuge
Laser-Schnitt/Graviermaschine, Läppmaschine
Weltberühmte PCD/PCBN freie Räume der Verteilungs-, produzieren Material der hohen Qualität PCD
Bearbeitungsservice für Laser-Ausschnitt, Polnisch, bronzierend, Chip Breaker des Ultra-harten Materials
Zusätze für die Schneidwerkzeug-Herstellung (Öl agglutinierend, Stock, Vakuumpaste kleidend)
Firmeneinleitung
Ursprünglich gegründet durch Absolvent von Tsinghua-Universität, ist CHN-TOP SCI u. TECHNOLOGIE Co., Ltd. ein High-Teches Unternehmen, das auf Industrien der Diamantspezialisiert wird Werkzeuge (PCD, PCBN, MD, Nd, CVD) und produziert Verarbeitungsausrüstungen der hohen Präzision (die Schleifer PCD-/PCBNwerkzeuge, Vakuumbronzierende Maschinen, Laser-Ausschnitt und Graviermaschinen, Laser, der Mitte verarbeitet). Wir bieten vor-Bearbeitungsdienstleistungen (PCD/PCBN Laser-Ausschnitt, die bronzierenden Werkzeuge, Chipunterbrecherstich, Einhüllung und Polieren, etc.) an und verteilen weltberühmte PCD-/PCBNfreie räume. Auch Versorgungsberufsberatung und moderne technische Dienstleistungen.
Wir sind Ihre nur eine Endfabrik auf dem Gebiet der ultra-harten Werkstoffverarbeitung mit einem guten Ruf im globalen Markt.
